電池內部固定卡扣鍍層厚度檢測方案

樣品詳情：

電池包內部模塊的卡扣

這個銅鍍鎳掛碼是新能源汽車電池包內的專用卡扣件，用于固定電芯模組與 BMS 組件。它采用卡接式裝配，既讓模塊穩固貼合殼體，又能免復雜工具快速拆裝，方便后期檢修更換。銅鍍鎳材質可抵御電池包內電解液腐蝕，同時耐受充放電時 - 30℃至 80℃的溫度波動，適配高壓高濕工況，保障模塊長期可靠固定。

檢測要求：放大觀察鍍層位置情況，分析測量鍍層的厚度及分層情況。

檢測流程：切割?研磨?拋光?觀察?測量。

樣品制備流程

（1）       樣品切割

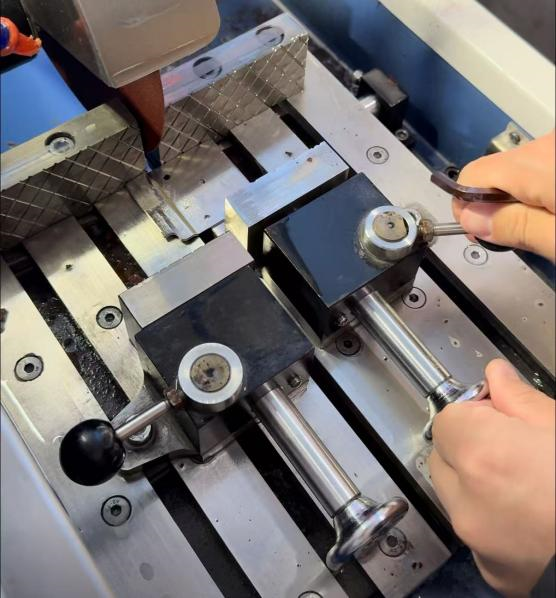

 設    備：JMQ-60 精密切割機

 工作直徑：Φ60mm

參數配置：轉速2800r/min

     切割片直徑φ120

     切割片厚度φ0.8mm

 切割前                 切割后

切割的難點：

掛碼體積小、結構精密，且銅基體韌性強、鎳鍍層薄，普通切割機轉速高、沖擊力大，易造成掛碼塑性變形、鍍層崩邊或剝落，還會產生較大熱影響區，破壞鍍層與基體的結合狀態。

 解決方法：

 金相切割機配備金剛石專用刀片，支持低速精密切割，搭配冷卻系統可降低切削溫度，減少熱損傷，同時精準的定位裝置能保證切割截面平整，滿足后續高倍觀察的需求。

（2）       樣品鑲嵌

設  備： ZXQ-30自動鑲嵌機

模套規格：Φ30mm

鑲嵌參數：鑲嵌粉顏色：黑色

       鑲嵌溫度：135℃

       保壓時間：4min

鑲嵌前

                鑲嵌后

鑲嵌難點：

1.       易損傷材質，銅基體軟、鎳鍍層薄，熱鑲嵌高溫易致鍍層氧化、基體變形。

2.       鍍層邊緣易在鑲嵌中崩損，卡接槽縫隙易滲入鑲嵌料，形成偽缺陷，干擾后續金相觀察。

解決方法：

1.通過專用夾具定位，設置好鑲嵌設備的溫度，保壓時間，及時冷卻。

（3）       研磨拋光

設  備：ZMP-2全自動磨拋機

磨盤直徑： Φ250mm

磨盤規格：P180/P400/P800/P1500

拋光規格：羊絨拋光布+3um金剛石懸浮液

    拋光中

     打磨拋光后

磨拋的難點：

1.       該銅鍍鎳掛碼樣品磨拋的核心難度，源于銅基體與鎳鍍層的硬度差異大

2.       粗磨易出現 “基體凹陷、鍍層凸起”：銅基體韌性強、硬度低，磨拋壓力稍大就會發生塑性變形，而鎳鍍層硬且脆，易形成邊緣凸起，造成截面平整度差。

3.       砂紙粒度切換不及時，不che底，粗砂粒會劃傷鎳鍍層；磨拋方向不當或壓力不均，會導致鎳鍍層與銅基體結合處開裂、起皮。

4.       銅基體易被拋光劑粘覆形成偽缺陷，鎳鍍層則易因拋光時間過長出現 “過拋”，破壞鍍層厚度均勻性，影響后續金相觀察。

解決方法：

  相比于手動磨拋機使用自動磨拋機能大幅解決工件的磨拋難點，核心優勢在于精準控制磨拋參數，如恒定壓力、轉速和時間，避免手動操作的壓力不均問題，同時穩定的冷卻潤滑供給可降低鍍層剝落風險；其高一致性還能保證批量樣品磨拋效果統一，提升后續金相觀察的準確性。

（4）       觀察分析

設  備：BM7金相顯微鏡

參數配置:目鏡:高眼點大視野目鏡PL10X／22mm

     物鏡：無限遠消色差物鏡 5X、10X、20X、50X、100X

     照明系統：透反射柯拉照明系統LED燈室，中心可調，帶濾色片/斜照明裝置

軟  件：imageView圖像軟件

50X放大測量效果圖

100X放大測量效果圖

200X放大測量效果圖

500X放大測量效果圖

1000X放大測量效果圖

總結：

1.經多倍數放大觀察與測量，該銅鍍鎳卡扣鍍層無明顯分層、開裂、剝落等缺陷，鍍層厚度均勻性良好，測量值介于 7.31μm-10.12μm 之間，符合產品使用對鍍層厚度及結構完整性的要求，可保障電池包模塊長期可靠固定。

2.在研磨階段，需控制好每道研磨時間，避免時間過長導致鍍層損失，影響測量。
