空氣沖擊波測試系統的組成及測試

空氣沖擊波（也稱爆炸沖擊波或爆轟波在空氣中的傳播形式）是爆炸、爆破、燃?xì)獗?、軍事試?yàn)等場景中最關鍵的破壞性參數之一。它以超音速傳播，產生瞬態高壓峰值（可達數MPa甚至更高），隨后快速衰減，伴隨負壓區和脈沖作用。準確測量空氣沖擊波的超壓-時間曲線、峰值超壓、沖量、正壓作用時間等參數，對于評估爆炸威力、結構破壞效應、人員損傷閾值、防護設計優化至關重要。

下面從系統組成和典型測試方法兩個維度，系統介紹空氣沖擊波測試系統的構建與實際操作要點。

一、空氣沖擊波測試系統的典型組成

一套完整的空氣沖擊波測試系統通常采用模塊化設計，主要由以下核心部件構成：

1.       沖擊波壓力傳感器（核心感知元件） 這是系統的“眼睛”，直接暴露在沖擊波路徑上，需承受瞬態壓力和高溫沖擊。常見類型包括：

o       壓電式傳感器：響應（上升時間可達亞微秒級），適合捕捉陡峭上升沿和完整波形。典型如PCB、Kistler等品牌的自由場或表面安裝型傳感器。

o       壓阻式傳感器（MEMS或硅基）**：耐高溫、靜態響應好，適合中低頻段或需要長期穩定的場合。

o       應變式傳感器：成本較低，但響應稍慢。 傳感器安裝方式：自由場（懸掛或支架置于空氣中，避免反射干擾）、表面安裝（貼于靶板或結構表面測反射壓）、坑埋式（模擬地面爆炸）。

2.       信號調理與放大模塊 傳感器輸出通常為微弱電荷或毫伏級電壓信號，需經電荷放大器（壓電式專用）或電壓放大器/適配器放大、濾波、抗混疊處理?，F(xiàn)代系統常集成程控增益、低通濾波（截止頻率10kHz～100kHz可調）和抗電磁干擾設計。

3.       傳輸與防護線纜 爆炸現場電磁干擾強、沖擊波破壞力大，采用低噪聲同軸電纜或屏蔽雙絞線，長度根據測點距離（通常幾十米到數百米）。系統使用光纖傳輸隔離電磁干擾。

4.       高速數據采集與記錄系統

o       多通道高速采集儀：采樣率至少100kS/s～1MS/s/通道（瞬態模式），存儲深度足夠捕捉完整波形（256k～數M樣點/通道）。

o       支持內/外觸發（常用爆炸閃光或壓力閾值觸發）、預觸發功能（捕捉上升沿前基線）。

o       現代系統多為網絡化嵌入式采集器，支持TCP/IP遠程控制、數據實時上傳和本地存儲。

5.       上位機軟件與后處理系統 用于參數設置、波形顯示、峰值/沖量自動計算、曲線擬合（Friedlander擬合等）、多通道同步分析。常見軟件支持FFT分析、沖擊波速度計算等。

6.       輔助部件

o       同步觸發系統（閃光觸發器、GPS授時）。

o       防護裝置（傳感器防飛石罩、采集儀防爆箱）。

o       電源（電池或穩壓供電，確保現場斷電不丟數據）。

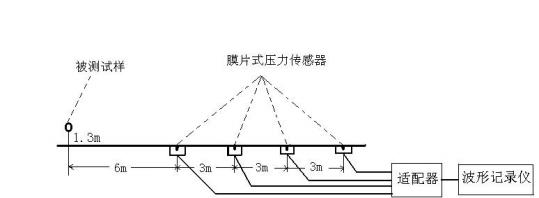

典型系統框圖：傳感器 → 放大/調理 → 傳輸線 → 高速采集儀 → 上位機/存儲器。

二、空氣沖擊波的典型測試方法

1.       測點布置原則

o       自由場測量：傳感器置于爆炸中心球?qū)ΨQ位置，距離爆源R（m），避免地面反射干擾。常用距離：近場（R<10倍藥量當量直徑）、中場、遠場。

o       多點陣列：沿徑向或球面布置多個傳感器，重建沖擊波時空場。

o       反射壓測量：傳感器貼剛性靶板，測反射超壓（通常為入射壓的2～8倍，視入射角）。

o       高度：傳感器軸線與爆心等高，避免地面邊界效應。

2.       觸發與同步

o       內觸發：壓力信號超過閾值自動觸發。

o       外觸發：爆炸閃光、光電觸發器或無線同步。

o       多通道系統需納秒級同步（GPS或光纖同步）。

3.       數據采集參數設置

o       采樣率：≥200kS/s（捕捉微秒級上升沿）。

o       量程：根據預計峰壓選擇（±100kPa～±10MPa多檔）。

o       濾波：低通截止頻率略高于沖擊波主頻（通常20kHz～100kHz）。

o       預觸發：記錄觸發10%～20%波形，確?；€穩定。

4.       波形處理與關鍵參數提取

o       峰值超壓（P_max）：波形正壓值。

o       正壓作用時間（t+）：從上升到降至零的時間。

o       沖量（I）：正壓區積分 ∫P(t)dt。

o       波速：多點法測到達時間差計算（D = ΔR / Δt）。

o       使用Friedlander方程擬合理想波形：P(t) = P_max (1 - t/t+) exp(-b t/t+)。

o       去除反射干擾、電磁噪聲、基線漂移。

5.       現場防護與注意事項

o       傳感器前端加硅脂或防護罩，抑制高頻寄生振蕩。

o       采集儀置于防爆箱或遠離爆源。

o       電磁屏蔽：全鏈路屏蔽，接地良好。

o       標定：爆炸前用激波管或落錘動態標定，確保精度±5%以內。

結語：從“測得到”到“測得準”

空氣沖擊波測試系統已從傳統壓電+示波器，演進到集成化、網絡化、高防護的現代方案。選擇合適的傳感器類型（壓電為主）、高速采集平臺和嚴謹?shù)默F(xiàn)場布置，是獲得高保真波形的關鍵。在軍事、爆破工程、工業爆炸安全評估、防護材料驗證等領域，這樣的系統已成為標準配置。

如果您正規劃相關試驗，或需要針對特定場景（如近場、高溫、陣列測量）的優化方案，歡迎進一步交流——準確的沖擊波數據，往往是安全與破壞評估的決定性一步。
