埋地管道探測檢漏儀系統/埋地管道防腐層探測檢漏儀型號:YYNM01-TCJL-5庫號：M411929

midwest-group

【主要技術指標】

（一）發射機技術指標:

①輸出功率：0.5-25W，自動調節

②發射信號方式：低頻調制信號

③輸出阻抗匹配：5-500Q，自動匹配

④發射距離：0.03-5Km，可逐漸向5Km外移動

工作電源：內置14.8V鋰電池組

工作溫度: - 20℃～+50℃

①重量:2.8Kg

外形尺寸：265×200× 98mm

（二）探測儀技術指標：

①靈敏度0.1Mv

②位置偏差：《10cm;

③測深范圍：<5m;

④工作電源：12.6V鋰電池組；

③工作溫度:-20℃～+50℃

①重量：0.6Kg（含電池）

①外形尺寸：160×110×65mm

（三）檢漏儀技術指標:

①檢漏精度：>0.25mm2

②檢漏位置偏差：〈5cm;

③工作電源：12.6V鋰電池組；

④工作溫度：-20℃～+50℃

重量：0.6Kg（含電池）

外形尺寸：160×110×65mm

【基本配置】

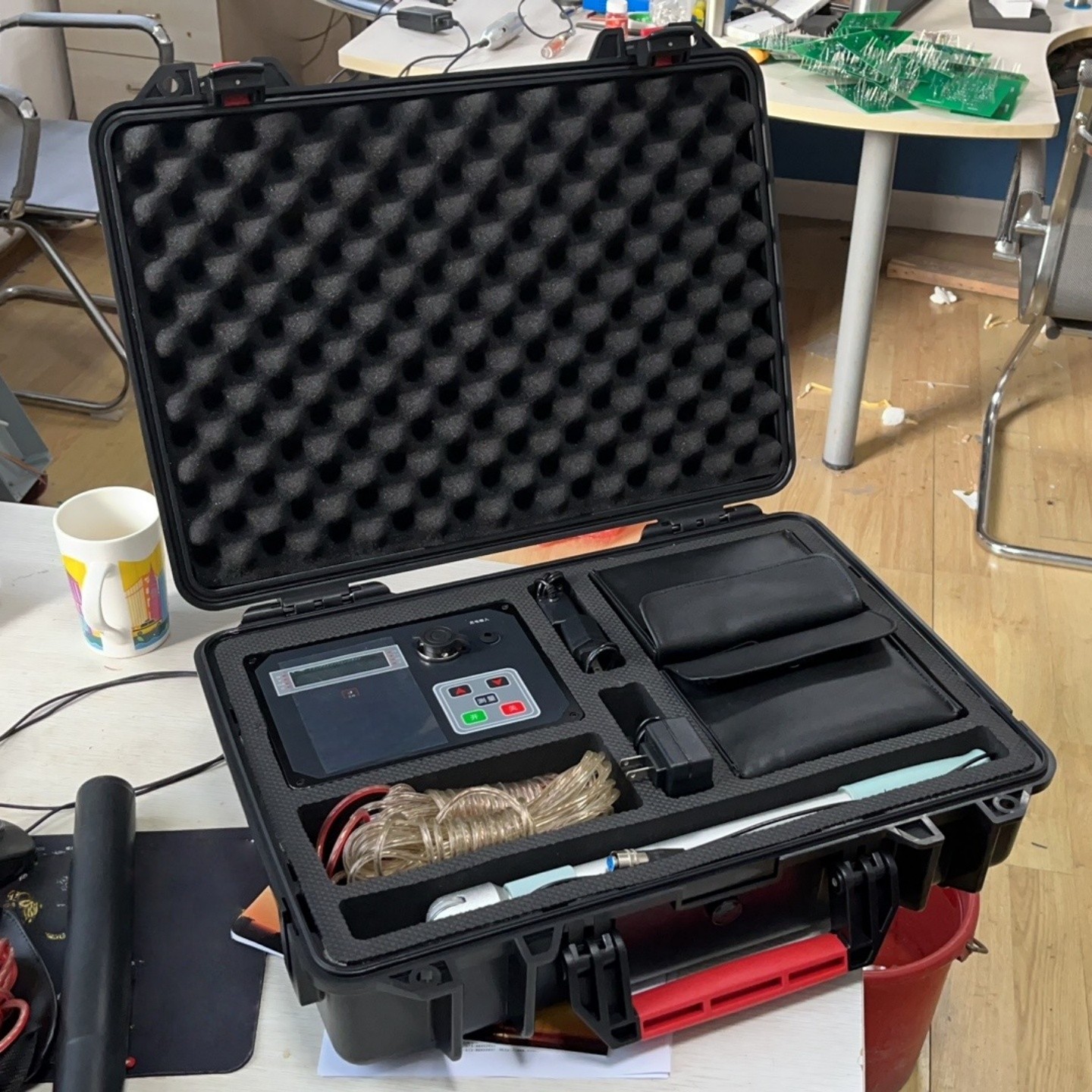

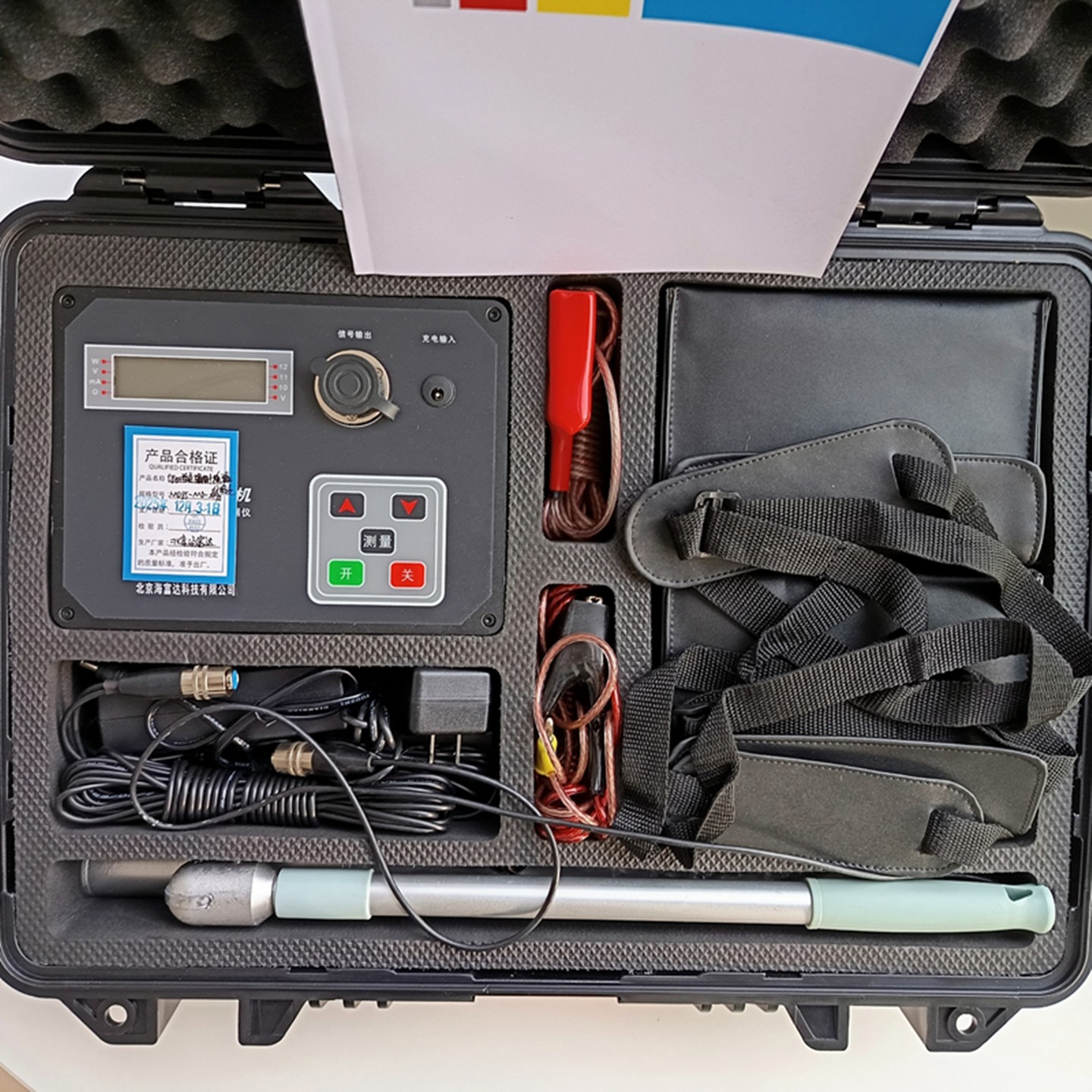

發射機主機、檢漏儀、探管儀、探桿、檢漏線、接地線、接地棒、連接磁鐵、充電器三只、隨機文件、ABS包裝箱

【檢測原理及方法】

探管、測向、測深的原理

發射機向地下管道發送特/定的電磁波信號，通過探測地下管道的磁場來確定其位置、走向和深/度。

檢漏原理：發射機向地下管道發送特/定的電磁波信號，在地下管道防腐層破損點處與大地形成回路，并向地面輻射，在破損點正上方輻射信號強，根據這一原理找出管道防腐層的破損點。

檢漏方法：我們采用的是“人體電容”法。它是用人體做檢測儀的感應元件沿管道走向檢測，當檢測員走到漏點附近時，檢測儀開始有反應，當走到漏點正上方時，喇叭中的聲音響，數值顯示大，從而準確找到漏蝕點。中西集團
