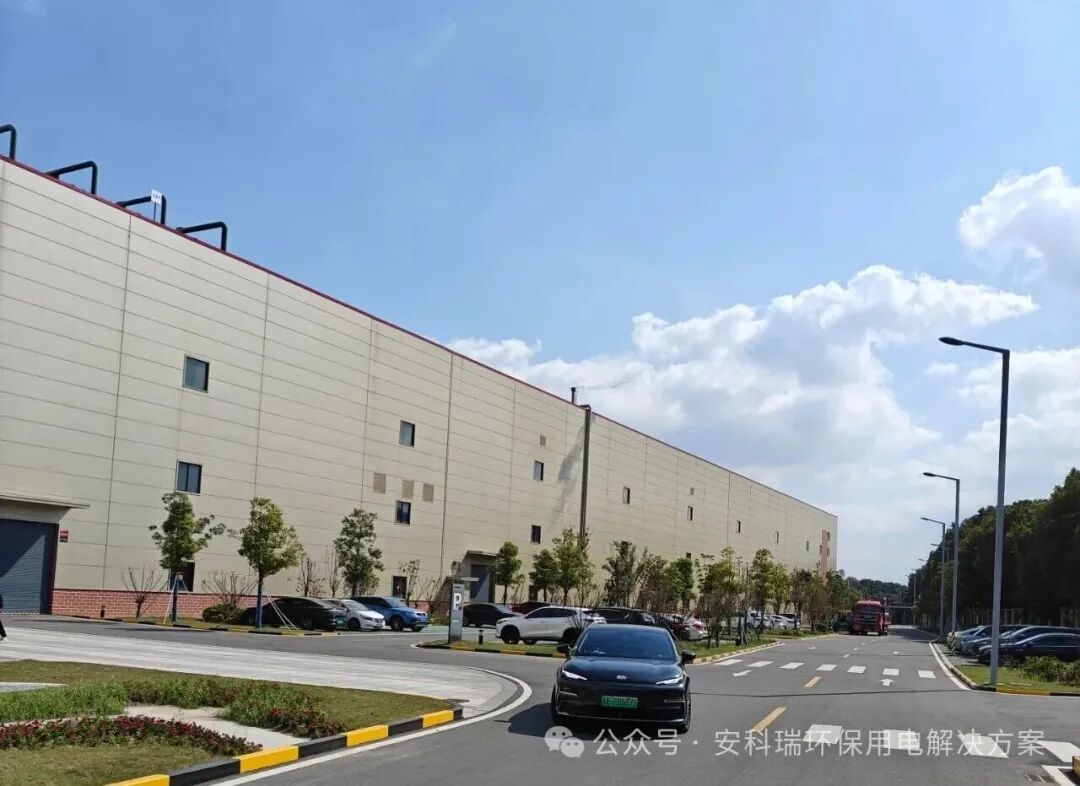

在鋰電池的生產流程中,化成與分容是決定電池最終性能和安全性的關鍵工藝環節。該企業產線配置了大量用于電池充放電測試的高精度開關電源設備。這類非線性負載在運行時,會產生豐富的諧波電流,其中以3次諧波(及其奇數倍頻的3n次諧波)典型。

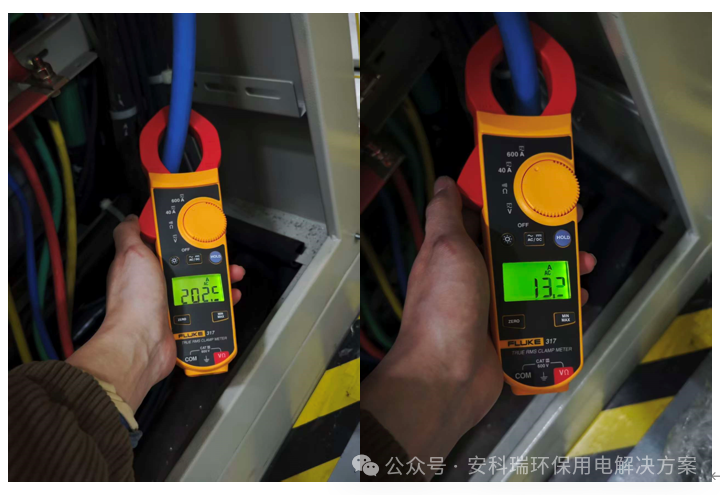

在一個標準的三相四線制配電系統中,這些相位相同的3n次諧波電流并非相互抵消,而是在中性線(N線)上直接疊加。這導致了一個嚴重后果:中性線中流過的電流值遠超設計預期。經過現場實際測量,某些監測點的中性線電流峰值突破了200安培,顯著超過了線纜與元器件的常規安全載流能力。

過大的中性線電流直接引發了系列問題:供電電纜持續發熱,加速了絕緣材料的老化進程,顯著提升了電氣火災的風險系數。同時,諧波干擾也影響了線上精密測試設備的正常運行,出現了數據漂移、誤報警頻發等現象,嚴重時甚至造成單條產線非計劃停機。這不僅干擾了既定的生產節奏,影響了產品合格率,也對整個工廠的安全管理體系提出了嚴峻挑戰。

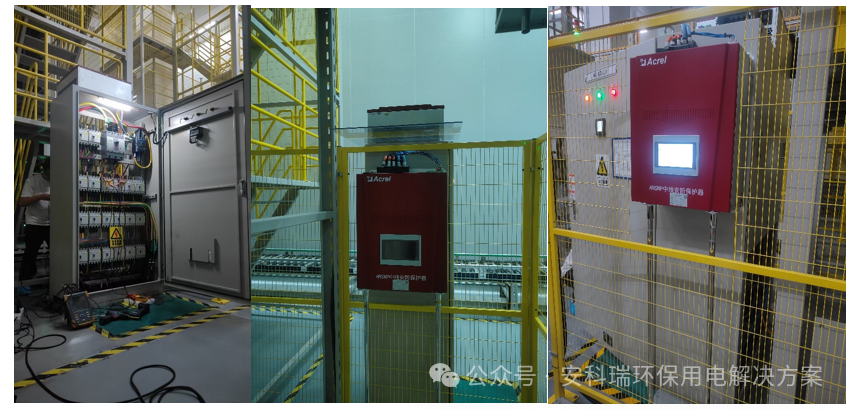

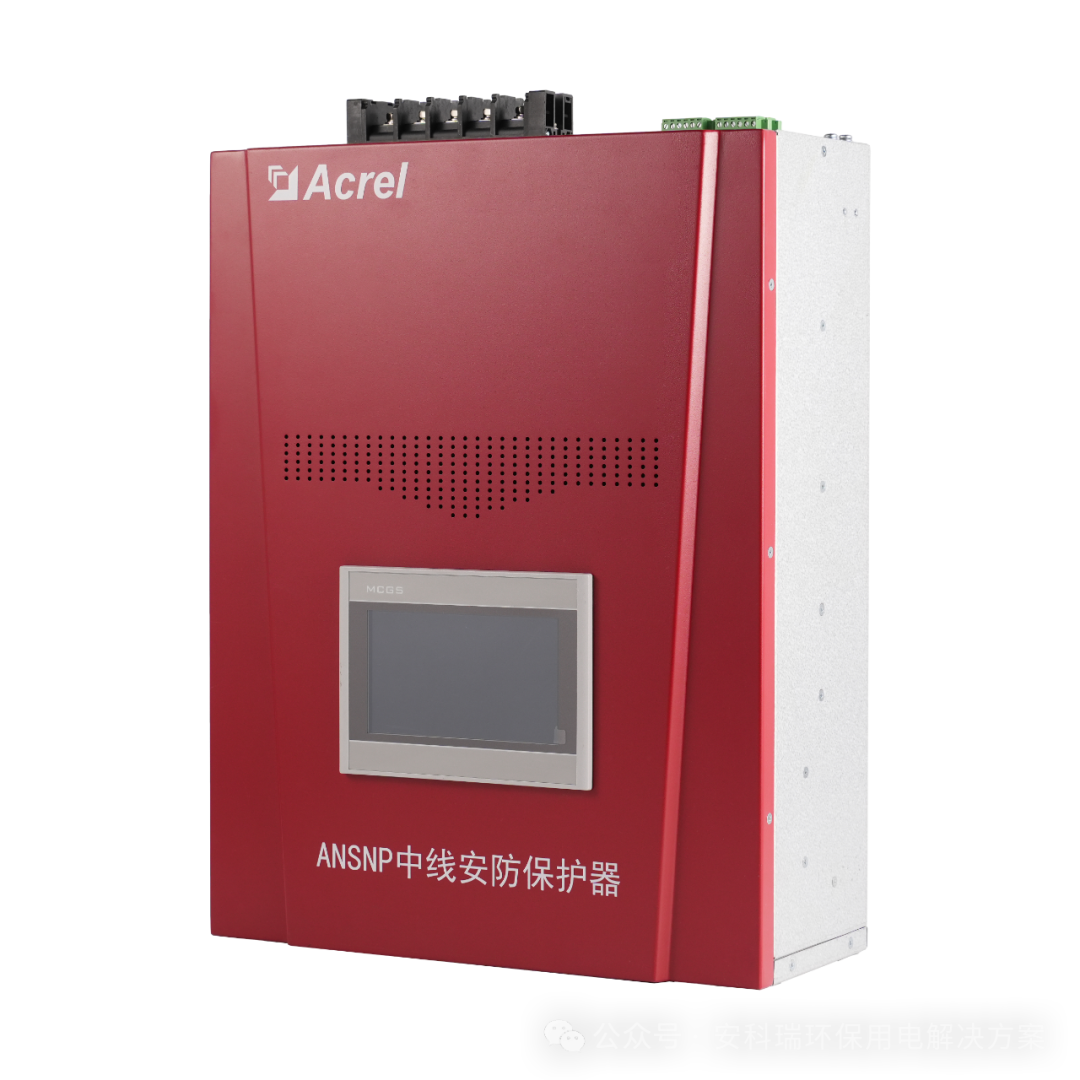

方案設計遵循了“精準治理、最小干預”的原則,并未對現有主體供電架構進行大規模改造。工程師團隊詳細評估了不同生產區域的負載特性與諧波數據,因地制宜地配置了兩種型號的設備:對于負載集中、諧波嚴重的點位,選用治理能力更強的ANSNP150型設備(中性線額定治理容量300A);對于負載相對分散的點位,則選用ANSNP50型設備(中性線額定治理容量150A)。
該系列設備采用基于瞬時無功理論的控制算法與IGBT功率變換技術。其工作原理可簡述為:實時高速檢測配電回路中的特定諧波電流及三相不平衡電流分量,并通過功率器件快速生成一個與之大小相等、方向相反的補償電流,注入系統中。這個過程實現了對目標諧波電流的動態跟蹤與主動抵消,從而從源頭抑制了中性線電流的異常升高。

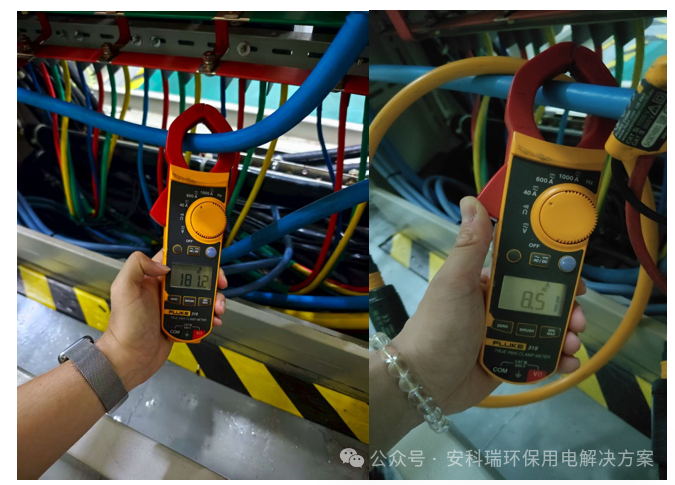

治理前記錄的中性線電流:181.2 A。
治理后運行的中性線電流:8.51 A。

治理前記錄的中性線電流:181.2 A。
治理后運行的中性線電流:8.51 A。
