德國FESTO氣缸的缸徑和行程是什么，解析氣缸的關鍵參數

一、指德國FESTO氣缸內壁的直徑（單位：mm），直接決定活塞的受力面積。例如，標準缸徑系列為32mm、40mm、50mm等（參考ISO 6431標準）。缸徑越大，輸出力越強，但耗氣量也相應增加。

行程：活塞在德國FESTO氣缸內運動的直線距離（單位：mm），常見范圍為10mm至1000mm。行程長短影響氣缸的動作速度和空間占用，例如短行程氣缸（如50mm）適合高頻往復運動，長行程（如500mm）適用于大范圍推送。

擴展說明：缸徑和行程的乘積可計算氣缸的理論排氣量（V=πr2×行程），這是選型時的重要參考。例如，缸徑50mm、行程100mm的氣缸排氣量約為196.3cm3。

二、其他關鍵參數解析

德國FESTO氣缸工作壓力：通常為0.1~1.0MPa（1~10bar），低壓氣缸（0.1~0.3MPa）用于輕載，高壓（0.6~1.0MPa）適合重載。

輸出力計算：公式為F=P×A（壓力×活塞面積）。以缸徑40mm、壓力0.6MPa為例，輸出力約為753.6N（參考《氣動技術基礎》）。

緩沖類型：分為無緩沖、橡膠緩沖或液壓緩沖，長行程氣缸（>200mm）需配置緩沖以避免撞擊損耗。

三、實際應用中的選型建議

德國FESTO氣缸優先選擇小缸徑（≤25mm）+短行程，搭配磁性開關定位。

德國FESTO氣缸需大缸徑（≥63mm）+中長行程，并校核輸出力是否達標。

一、德國FESTO氣缸缸徑的定義與行業標準

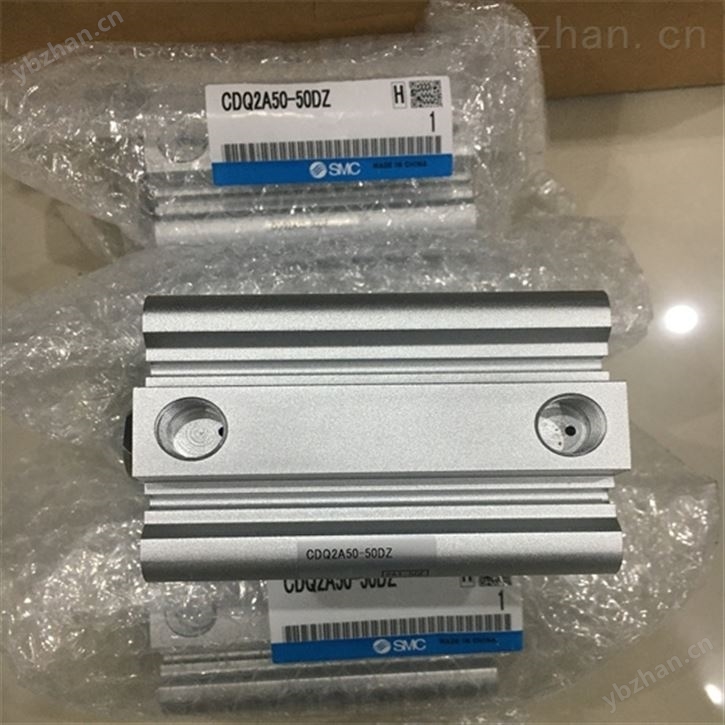

缸徑指內徑：德國FESTO氣缸型號標注的“缸徑”特指活塞運動的圓柱形腔體內徑（單位通常為毫米），例如“CDQ2B50-50”中的“50”表示缸徑為50mm。這一標準源自國際通用規范（如ISO 6432、ISO 15552），確保不同品牌氣缸的互換性。

外徑不參與型號標注：外徑因氣缸材質（鋁合金、不銹鋼等）和壁厚差異而變化，通常比內徑大10%-30%，但型號中不會體現。例如，SMC氣缸的50mm缸徑產品外徑可能為58mm（參考SMC技術手冊）。

二、為什么缸徑必須明確為內徑？

直接影響輸出力：氣缸推力公式為F=P×A（P為氣壓，A為活塞有效面積），而活塞面積由內徑計算。若誤用外徑，計算結果誤差可達20%以上。例如，0.5MPa氣壓下，50mm內徑氣缸理論推力為981N，而誤用55mm外徑計算會導致推力高估至1187N。

密封與配合關鍵：活塞、密封圈的尺寸嚴格匹配內徑。以亞德客（AIRTAC）MGPM系列為例，其密封件公差僅允許±0.02mm偏差，外徑無參考價值。

三、常見誤區與擴展知識

外徑的實用場景：僅在設計安裝空間時需考慮外徑，例如緊湊型氣缸（如Festo ADN-20）的外徑可能比內徑大12mm。

特殊氣缸的標注：

缸徑仍指內徑，但需額外標注桿徑。

德國FESTO氣缸部分型號會同時標注內徑和總高（如SMC CXS系列標注“CXS25-50”表示25mm內徑、50mm行程）。

四、德國FESTO氣缸缸徑-外徑對照表，50mm內徑對應外徑56.5mm（鋁合金款）。
